Dizajn vrata u ventilima ANSI Gate igra glavnu ulogu u određivanju njihovih ukupnih performansi. Kao pouzdani dobavljač ventila ANSI vrata, svjedočio sam iz prve ruke kako različiti dizajni vrata mogu značajno utjecati na funkcionalnost, učinkovitost i dugovječnost ovih ventila. U ovom ću blogu istražiti različite aspekte dizajna vrata i istražiti kako utječu na performanse ventila ANSI Gate.
Vrste dizajna vrata i njihov utjecaj
Ventil paralelnih vrata
Jedan od najčešćih dizajna vrata jeVentil paralelnih vrata. Ova vrsta ventila sadrži dva paralelna diska koji se kreću okomito na smjer protoka. Paralelni dizajn omogućuje tijesno brtvljenje kada je ventil zatvoren, minimizirajući curenje. Uz to, ventil paralelnih vrata nudi nizak otpor protoku kada se potpuno otvori, što rezultira visokim kapacitetom protoka. Zbog toga je prikladan za primjene u kojima je potrebno prenijeti veliku količinu tekućine s minimalnim padom tlaka.
Međutim, ventil paralelnih vrata može se suočiti s izazovima u primjenama s diferencijalima visokog tlaka. Paralelni diskovi mogu biti skloni brbljanju ili vibracijama, što može dovesti do preranog habanja. Za ublažavanje ovog problema, neki paralelni ventili s vrata opremljeni su posebnim značajkama kao što su uređaji protiv propadanja ili fleksibilna sjedala.
Ventil za vrata s jednim vratima
AVentil za vrata s jednim vratimaje još jedan popularni dizajn. Kao što ime sugerira, sastoji se od jednog diska koji se kreće gore -dolje za kontrolu protoka. Ovaj je dizajn relativno jednostavan i isplativ, što ga čini uobičajenim izborom za mnoge industrijske primjene.
Diskovni ventil s jednim vratima nudi dobre performanse brtvljenja, posebno u aplikacijama niskog i srednjeg tlaka. Međutim, možda nije toliko učinkovit u sustavima visokog tlaka zbog potencijala da se disk deformira pod pritiskom. Uz to, dizajn jednog diska može rezultirati većim padom tlaka u usporedbi s paralelnim ventilom vrata, što može utjecati na ukupnu učinkovitost sustava.
Golovo ventil za brtve za brtve

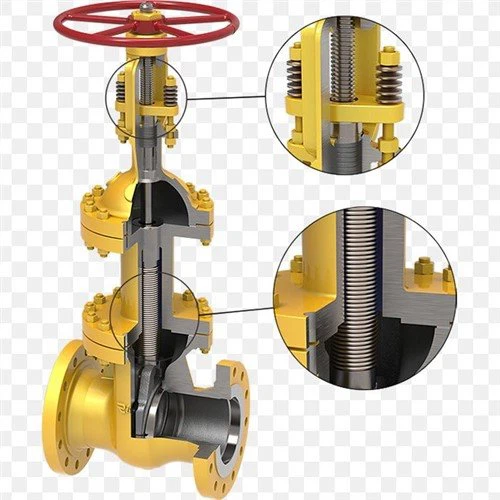

AGolovo ventil za brtve za brtveje specijalizirani dizajn koji uključuje element Bellows koji će osigurati hermetički pečat. Ovaj je dizajn posebno prikladan za primjene u kojima je prevencija propuštanja kritična, poput rukovanja toksičnim ili zapaljivim tekućinama.
Brtva za brtvljenje učinkovito izolira stabljiku iz procesne tekućine, sprječavajući curenje duž stabljike. To ne samo da povećava sigurnost sustava, već i smanjuje zahtjeve za održavanjem. Međutim, ventil vrata za brtve za brtve općenito je skuplji od ostalih vrsta ventila za vrata, a element Bellows može biti podložan umoru i kvaru tijekom vremena.
Odabir materijala za dizajn vrata
Izbor materijala za vrata također je presudan u određivanju performansi ventila ANSI vrata. Različiti materijali nude različite razine otpornosti na koroziju, otpornost na habanje i čvrstoću.
Za primjenu u korozivnim okruženjima obično se koriste materijali poput nehrđajućeg čelika, brončanih ili legura. Ovi materijali pružaju izvrsnu otpornost na koroziju, osiguravajući dugovječnost ventila. Kod primjene visokih temperatura mogu biti potrebni materijali s visokom otpornošću topline, kao što su Inconel ili Hastelloy.
Tvrdoća materijala vrata također je važno razmatranje. Tvrdi materijal može izdržati više habanja, ali može biti i krhkiji i skloniji pucanju. Stoga se mora uspostaviti ravnoteža između tvrdoće i žilavosti kako bi se osigurale optimalne performanse.
Dizajn vrata i karakteristike protoka
Dizajn vrata može imati značajan utjecaj na karakteristike protoka ventila. Dobro dizajnirana vrata mogu umanjiti turbulenciju i pad tlaka, što rezultira učinkovitijim protokom.
Oblik vrata jedan je od ključnih čimbenika koji utječu na karakteristike protoka. Pojednostavljeni dizajn vrata može smanjiti otpor na protok, omogućavajući tekućini da glatko prođe kroz ventil. Uz to, klirens između vrata i tijela ventila također može utjecati na protok. Pravilno klirens osigurava da se vrata mogu slobodno kretati bez uzrokovanja prekomjerne turbulencije.
Orijentacija vrata također može utjecati na protok. U nekim se slučajevima ventil za vrata može ugraditi u vodoravni ili vertikalni položaj, a dizajn vrata mora biti optimiziran u skladu s tim kako bi se osigurala pravilna raspodjela protoka.
Dizajn vrata i performanse brtvljenja
Performanse brtvljenja jedan je od najvažnijih aspekata performansi ventila ANSI vrata. Dobra pečat sprječava curenje, što je ključno za sigurnost i učinkovitost sustava.
Dizajn vrata i sjedalo je presudan za postizanje čvrstog brtve. Površina za parenje vrata i sjedalo moraju biti glatke i ravne kako bi se osigurao pravilan kontakt. Uz to, materijal sjedala treba odabrati kako bi se osigurala dobra svojstva brtve i kompatibilnost s tekućinom procesa.
Neki ventili vrata opremljeni su posebnim značajkama brtvljenja, kao što su elastomerne brtve ili brtve od metala do metala. Elastomerni brtvi nude izvrsne performanse brtvljenja pri niskim do srednjim pritiscima, dok su brtve od metala do metala prikladnije za primjene visokog pritiska.
Održavanje i dugovječnost
Dizajn vrata također može utjecati na zahtjeve održavanja i dugovječnost ventila ANSI vrata. Dobro dizajnirana vrata je lakše održavati i manje sklona neuspjehu.
Pristupačnost vrata za pregled i održavanje važno je razmatranje. Ventil za vrata s jednostavnim dizajnom i jednostavnim komponentama omogućuje brzo i učinkovito održavanje. Uz to, trajnost materijala vrata i dizajn mehanizma vrata također mogu utjecati na dugovječnost ventila.
Redovito održavanje, kao što su podmazivanje vrata i stabljike, pregled brtvenih površina i zamjena istrošenih komponenti, ključno je kako bi se osiguralo daljnje performanse ventila.
Zaključak
Zaključno, dizajn vrata duboko utječe na performanse ventila ANSI vrata. Različiti dizajni vrata nude različite prednosti i nedostatke, a izbor dizajna ovisi o specifičnim zahtjevima za primjenu.
Kao dobavljač ventila ANSI vrata, razumijem važnost pružanja visokokvalitetnih ventila s optimalnim dizajnom vrata. Nudimo širok spektar dizajna ventila za vrata, uključujući paralelne ventile za vrata, ventile za vrata s jednim vratima i ventile za brtvene vrata, kako bismo zadovoljili raznolike potrebe naših kupaca.
Ako vam je potreban ventili ANSI Gate za vašu prijavu, ohrabrujem vas da nas kontaktirate na detaljnu raspravu. Naš tim stručnjaka može vam pomoći da odaberete dizajn i materijal desnog ventila za vrata kako biste osigurali najbolje performanse i pouzdanost za vaš sustav.
Reference
- Priručnik za ventil, Ef Obert
- Industrijski ventili: odabir i dimenzioniranje, po aw leishear
- Ventili za vrata: dizajn, rad i održavanje, od strane RK Singh
